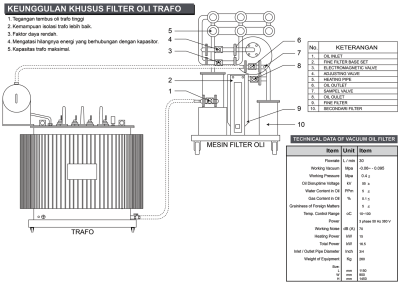

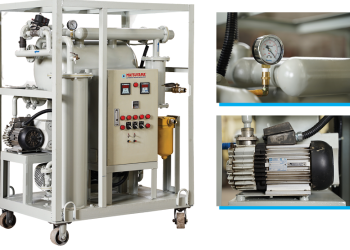

Merupakan suatu proses pemurnian oli trafo untuk mengurangi atau menghilangkan kontaminasi berupa partikel – partikel, kandungan air, kandungan gas dan kontaminasi fisik lainya melalui alat yang disebut Transformer Oil Purification Plant.
Mengapa Oli Trafo harus dipurifikasi ?
Karena tujuan dari Purifikasi Oli Trafo adalah selain meningkatkan kinerja trafo yang berdampak dalam umur kerja trafo itu sendiri, juga dapat menekan anggaran pembelian, karena oli dapat dipakai hingga benar-benar tidak layak pakai.
Apa hubungan purifikasi dengan tegangan tembus ?
Dalam pengoperasian trafo, masalah tegangan merupakan faktor utama, sedangkan arus yang dihasilkan mengikuti design dari trafi itu sendiri. Untuk mengatasi masalah tegangan tersebut, yang harus dilihat adalah ketahanan / kekuatan dari isolatornya, yakni sistem pendingin yang menggunakan oli sebagai medianya, dimana indikatornya ditentukan oleh tegangan tembus dari oli tersebut.
Jika tegangan tembus turun, dapat menyebabkan flash over antar live part atau antara live part dengan ground / tangki, naiknya temperatur kerja dari trafo (over heating) dan turunnya tegangan isolasi. Apabila hal ini dibiarkan, maka akan berakibat “short circuit” yang dapat menyebabkan trafo meledak.

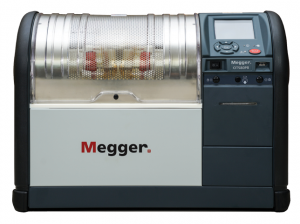

OTS 80 PB
Features & Benefit
Lightest – minimum weight 16 Kg – portable instruments for measuring insulating oil breakdown voltage
Lock in precision – oil vessel with lockable adjustment
Bright 3.5 inch colour display visible out doors
Suitable for mineral, ester and silicon oils
Trip detection circuit with direct measurement of voltage and current
Ultra fast (<10 μs) HV switch off time
CLEANING CUBICLE
PEMELIHARAAN PANEL CUBICAL TM 20KV
1. Panel Cubical 20KV
Panel Cubical 20KV merupakan panel listrik tegangan menengah yang berfungsi untuk penghubung dan pemutus arus listrik tegangan menengah 20kv umumnya di pakai untuk beban trafo distribusi
2. Pemeliharaan Panel Cubical
Panel Cubical 20KV merupakan panel listrik tegangan menengah yang berfungsi untuk penghubung dan pemutus arus listrik tegangan menengah 20kv umumnya di pakai untuk beban trafo distribusi
3. Penganggulangan
Adapun hal – hal yang harus di lakukan untuk menjaga dan mengontrol panel cubical antara lain:
Menjaga Terjadinya Korona
Terjadinya korona akibat adanya debu dan kelembapan panel Cubical, bila terjadi korona maka pada panel cubialakan shot sircuit antara fasa to fasa atau fasa to grounding,
Langkah yang harus di lakukan agar terhindar dari korona maka kita harus melekukan pembersihan secara rutin pada panel cubical lebih bagus dengan menggunakan alkohol.
Kekendoran Connection
Kekendoran conection terjadi akibat rusaknya baut atau kendornya skun cable
Solusinya Conection harus di lakukan pengencangan karena bisa terjadi kebakaran conection
Kebocoran Rhycem
Kebocoran rhycem terjadi karena adanya kelembapan kotoran debu & isolasi rusak
Solusi yang dilakukan Harus di lakukan pembersihan dan bila perlu di lakukan pemanasan ulang pada rhycem
Kebocoran Cabel
Kebocoran cabel terjadi akibat rusaknya isolasi cabel dan kelembapan cabel
Solusi yang harus kita lakukan pembersihan dan monitoring kualitas cable
INFRARED INVESTIGASI
Infrared Themporary sutau tekhnik yang memungkinkan pengukuran dari jarak tertentu tanpa menyentuh benda yang di ukur. Di alam semesta semua benda memancarkan energy yang merupakan fungsi dari dua criteria pokok temperature dan emmitance. Secara umum dapat dikatakan bahwa semakin panas sesuatu benda, semakin besar rediasi yang dipancarkan (warna hitam meiliki emmitance = 1)
Aplikasi tekhnologi inframerah mencakup berbagai hal, diantaranya adalah :
Dapat secara tepat menunjukan kelemahan dan kehandalan pada jaringan atau peralatan elektrikal , mechanical, dan proses. Dengan jaringan yang handal dapat memindahakan tingkat hilangnya energy yang berarti pula dapat menekan biaya operasi.
Tekhnologi inframerah mampu mendeteksi secara dini adanya meesalah pada peralatan elektrikal, mechanical dan proses. Dengan diketahuinya kondisi peralatan secara dini, maka tindakan preventive maintenance maupun predictive maintenance dapt dilakukan terarah dan tepat, serta menghemat biaya pemeliharaan / perawatan.
Pemeriksaan dengan peralatan inframerah, terutama yang bekerja pada gelombang panjang (8-12 micron), selain canggih juga sangat teliti dan praktis serta mudah dipergunakan.
Aplikasi tekhnologi Inframerah untuk Gedung/Bangunan
Untuk mengetahui kondisi themal insulation of wall
Untuk mengetahui kondisi thermal insulation of surface
Untuk mengetahui titik-titik koses dan Air Contioning
Untuk mengetahui titik-titik terjadi Thermal Bridges
